YouTube動画用に高級感のあるLEDサインボードを作ってみた

みなさま、お久しぶりです。

最近弊社では、YouTube動画をいくつか投稿しているのですが、先日新たにHAJIMEの加工品質や加工精度を紹介する動画をアップいたしました。
ぜひ、ご覧になってください。

その動画の中で、アクリルとMDFの加工結果を紹介した時に作ったLEDサインボードが、スタッフ界隈で評判が良かったので、この場を借りて作成方法を記事にしようと思います。

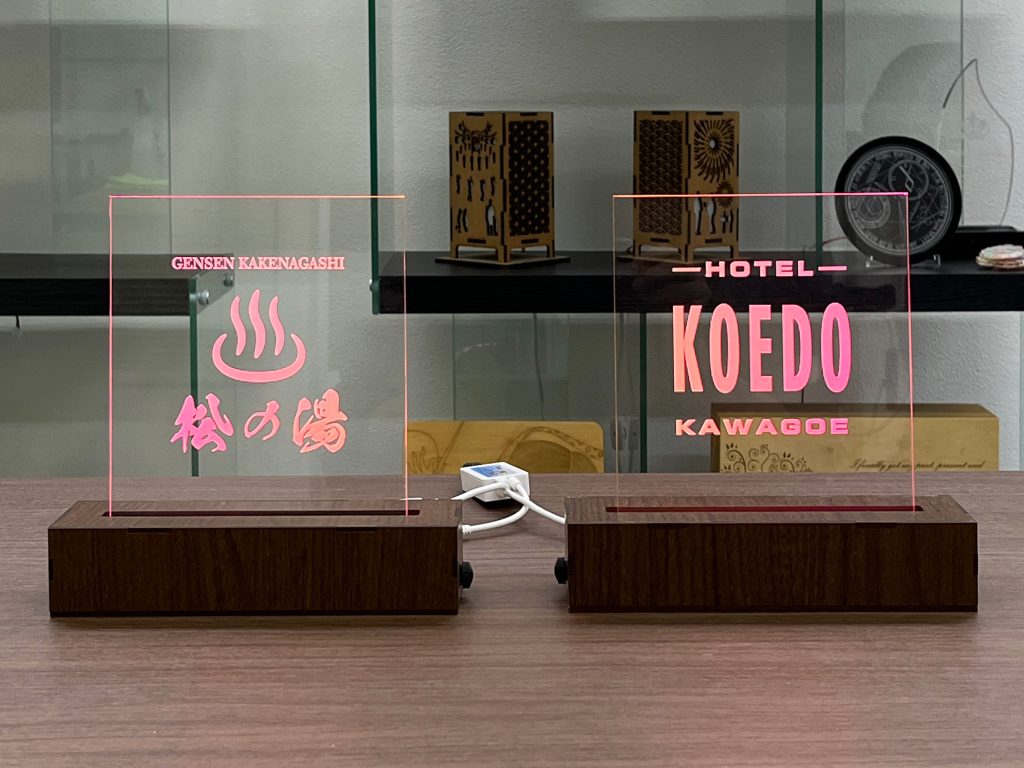

LEDサインボードは以前にも作例を紹介した事があったのですが、今回はホテルの受付などにも置けるような、クオリティーの高いものを作成しようと思います。

以前の記事はこちら：レーザー加工機でアクリル製のLED看板を作成しました

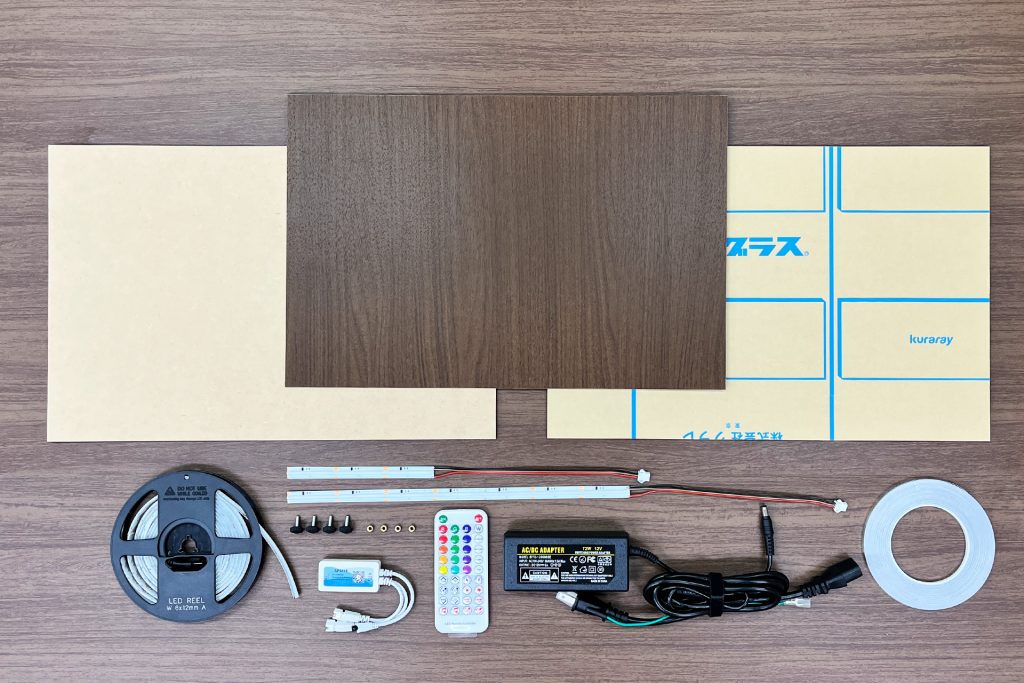

用意するもの

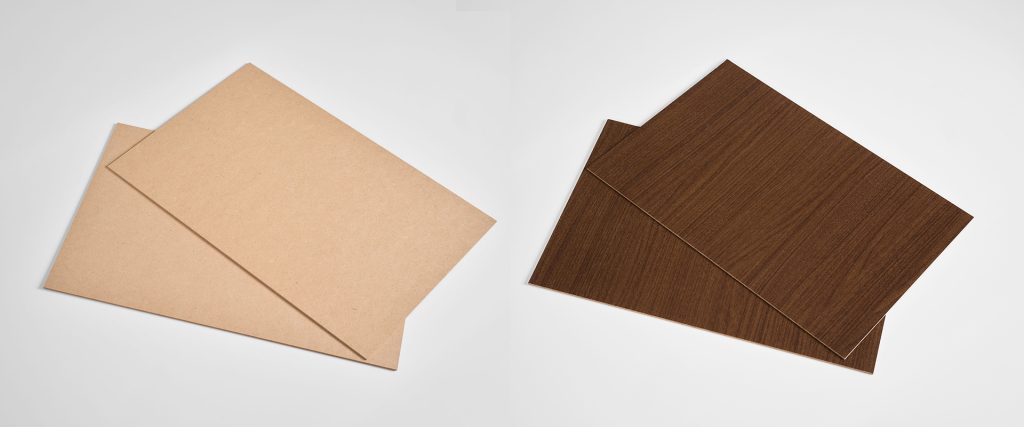

LEDを内蔵するスタンドの部分は、MDFの2.5mmで作成します。一般的なMDFと、表に木目（ミディアムウォルナット）がプリントされている化粧MDF、2種類を使います。

導光板の部分は、5mmの透明アクリルで、キャスト製を使用します。（押し出しは不可）
光源となるLEDテープライトは、12mm幅の調色や調光ができるタイプを選択。

また、M4のインサートナットとユリアネジを使用しています。
そして、5mm幅の反射テープ。

それぞれ購入先のリンクを貼りましたので、参考にしてみてください。
MDFは、3尺 × 6尺の板を、450mm x 300mmにカットしてもらいました。

MDF 2.5mm	https://ecomoku.jp/mdf/
化粧MDF 2.5mm	https://diy-mokuzai.jp/?pid=171273914
透明アクリル 5mm（キャスト）	https://www.hazaiya.co.jp/products/detail/3317
LEDテープライト	https://amzn.asia/d/czppApW
LEDコントローラー	https://amzn.asia/d/2PJ8hyQ
ACアダプター	https://amzn.asia/d/j1ut9fV
インサートナット M4	https://amzn.asia/d/bZf5jYN
ユリアネジ M4	https://amzn.asia/d/eV3fqKu
反射テープ 5mm	https://amzn.asia/d/59ZG2Nq

スタンドの作成

まず、LEDテープライトを内蔵するスタンドを作ります。
幅350mmの導光板が入る大きいサイズと、幅150mmの小さいサイズ2種類を作りました。

大サイズ（440mm x 90mm x 42mm）

幅350mmの導光板を立てるにあたって、スタンド外形の大きさを、横：440mm x 縦：90mm x 高：42mmとしました。

導光板が、若干後ろに傾斜するようなデザインです。

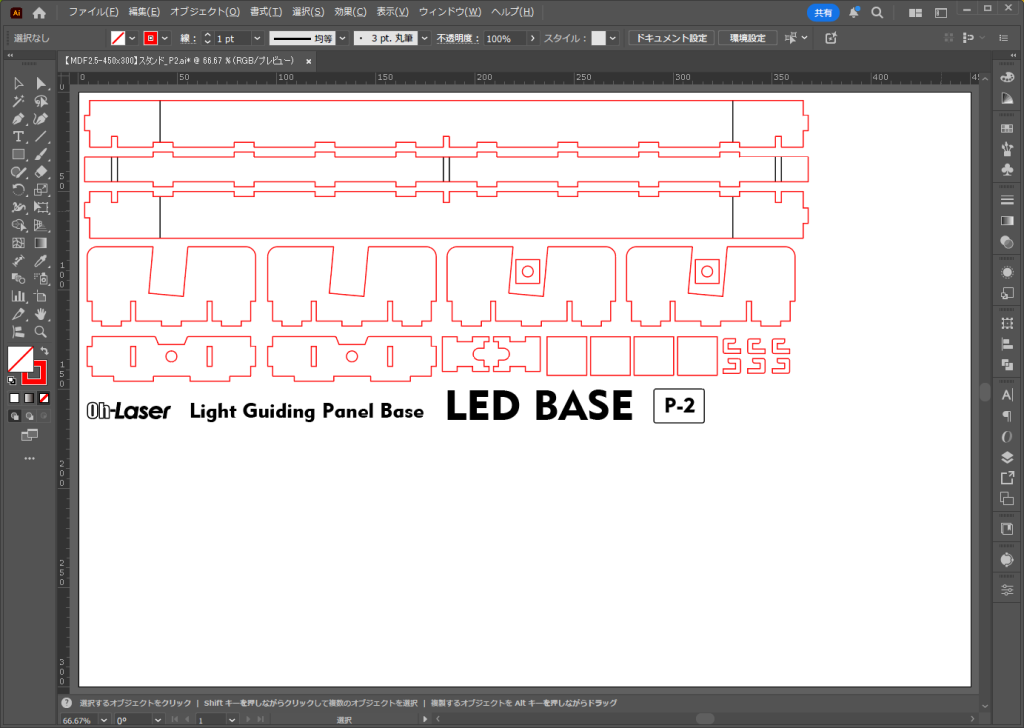

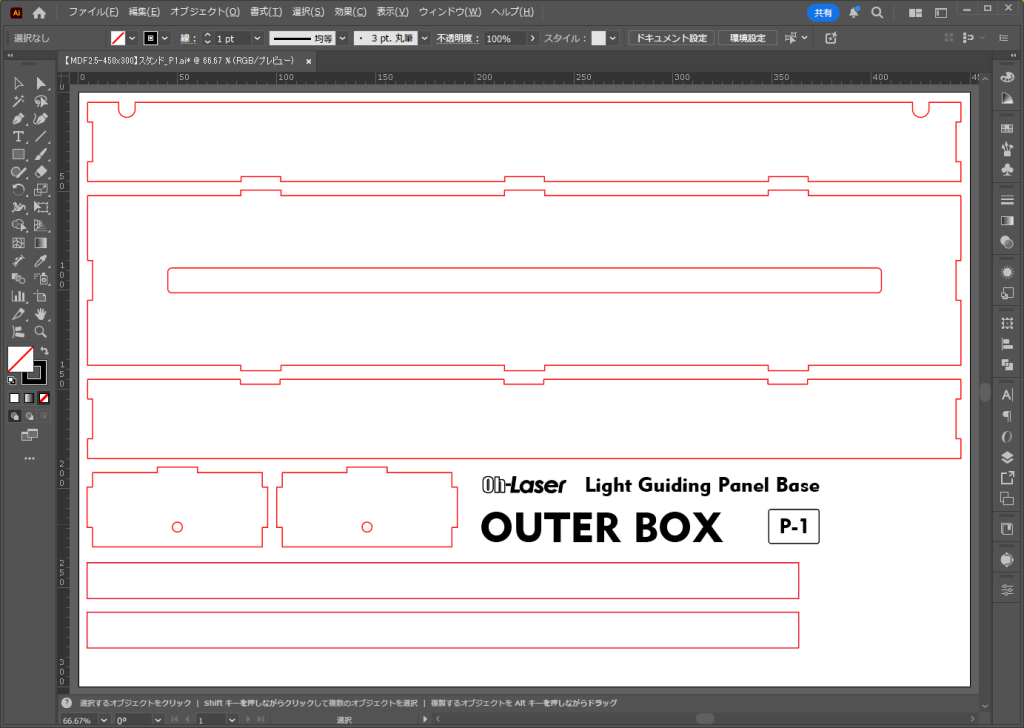

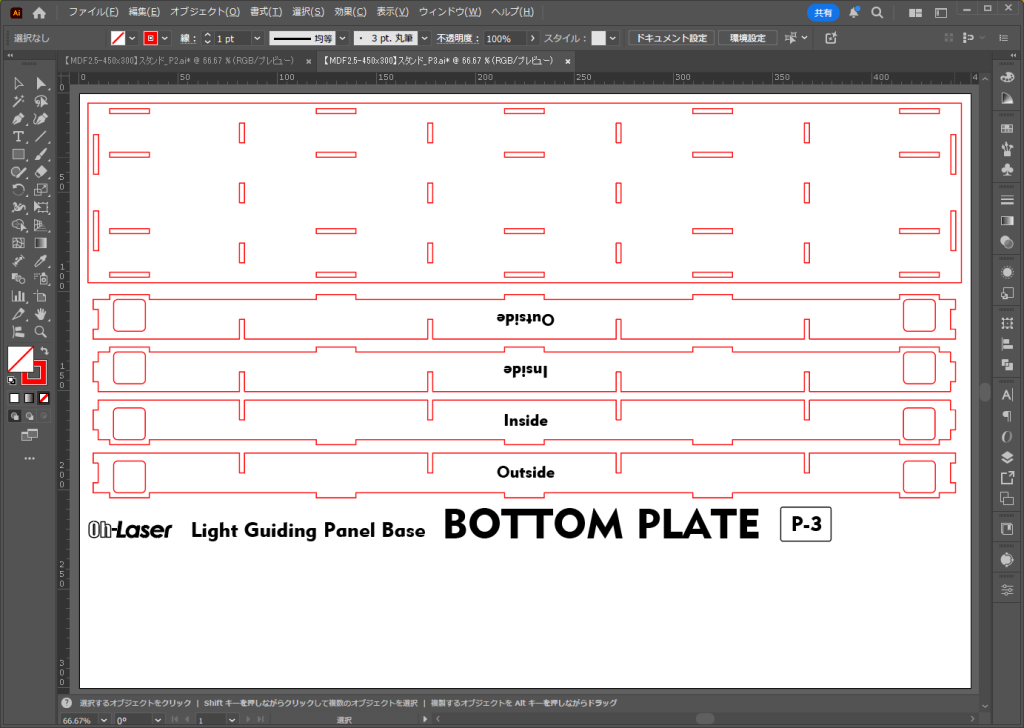

素材は450mm x 300mmのMDF2.5mmを3枚分使用しました。データはこちら。

加工時間は全部でおおよそ1時間くらいかかりました。

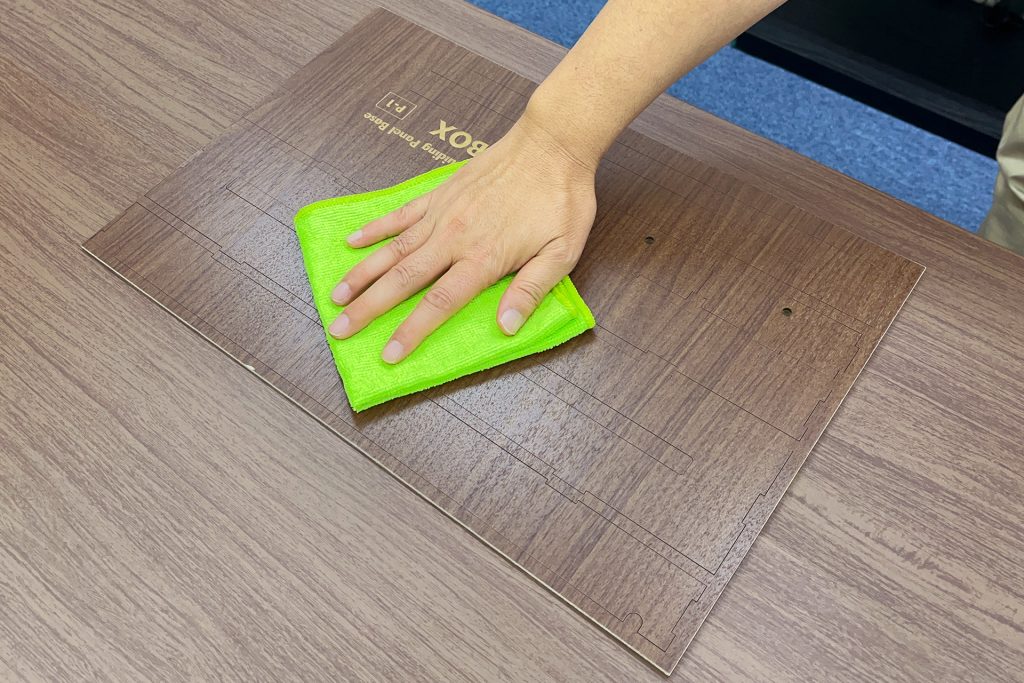

今回初めて化粧MDFを加工してみたのですが、表面に付着したヤニ汚れを、濡れ雑巾で簡単に拭き取れたのには、思わず感動してしまいました。
ウォルナット柄のような濃い色の木目なら、断面のコゲも目立ちませんのでおすすめです。

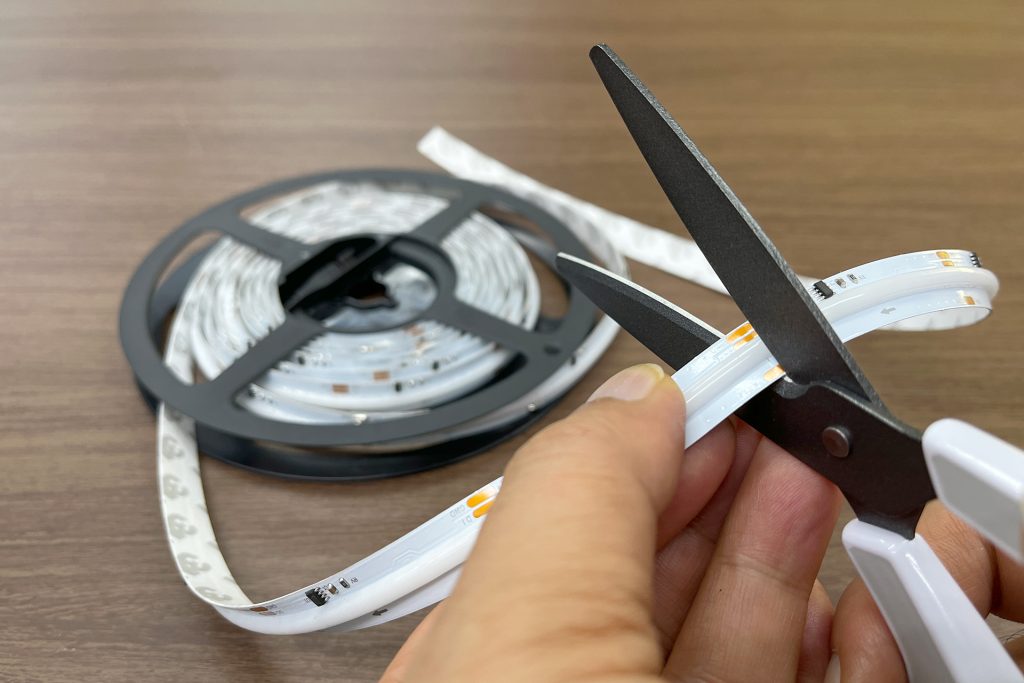

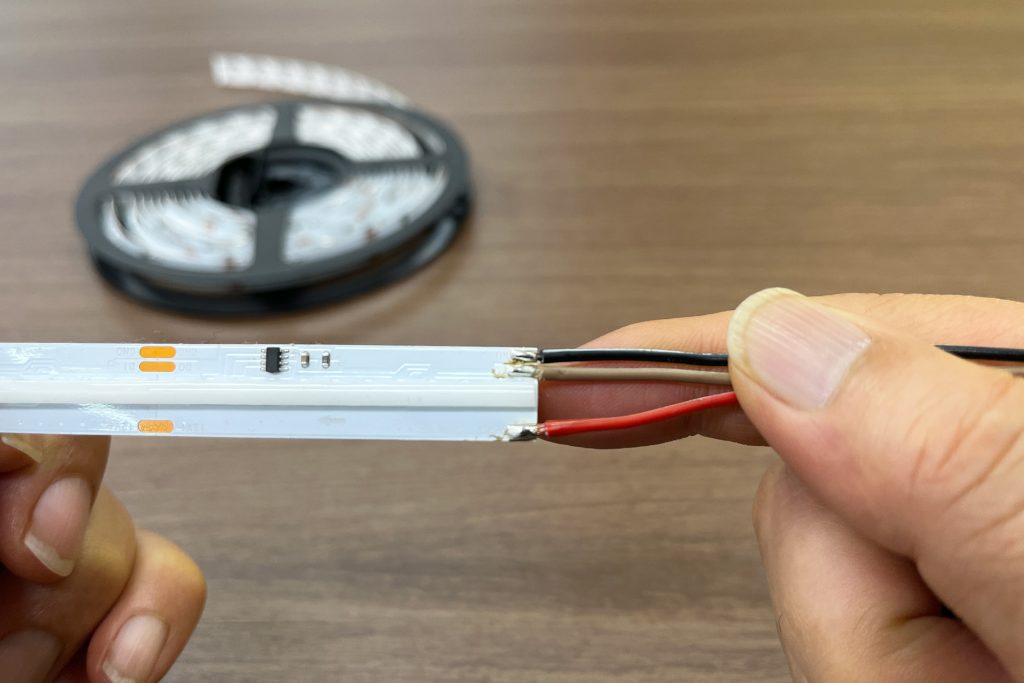

それでは組み立てる前に、まずLEDテープを350mmでカットしてコネクターが付いたリード線をハンダ付けしておきましょう。

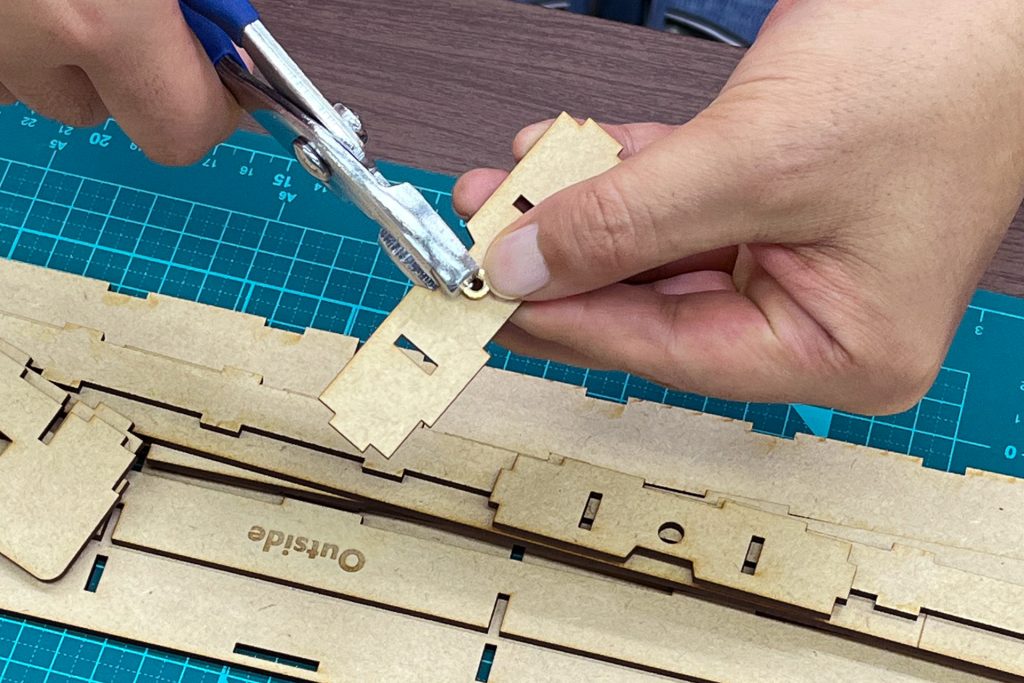

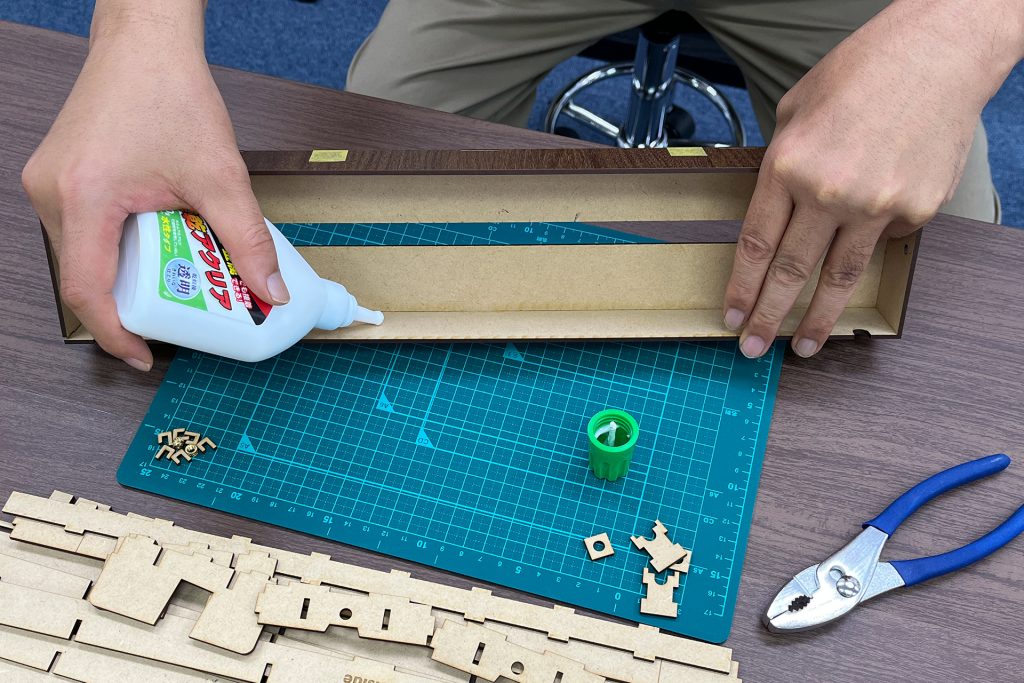

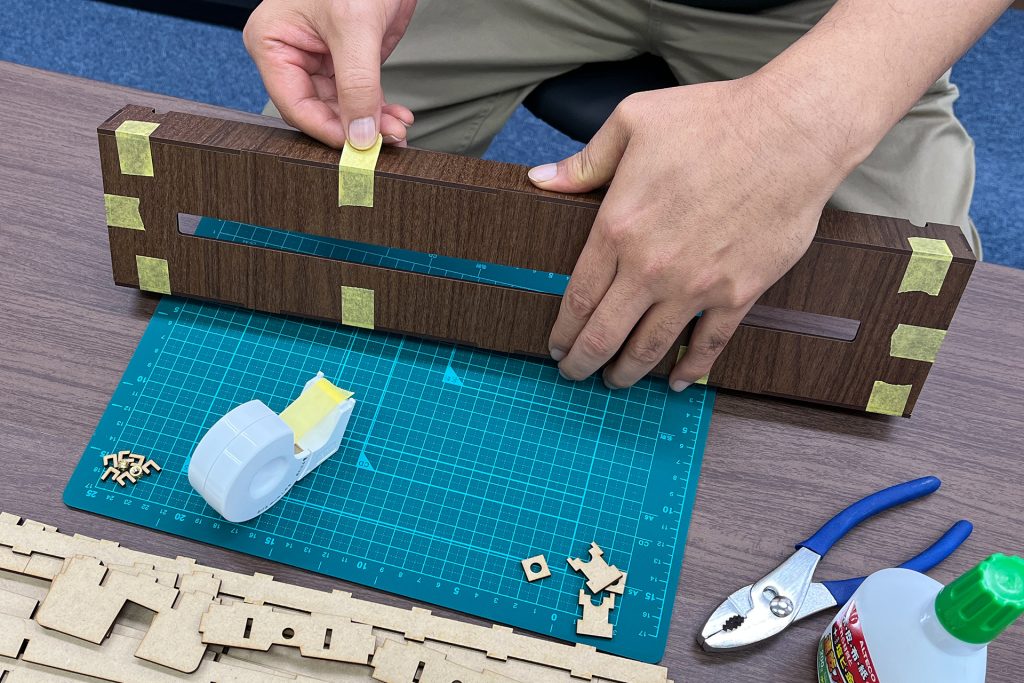

切り抜いたパーツは、マスキングテープで仮止めしながら組み立て、接合部は木工用ボンドで接着していきます。インサートナットが入るところはMDFを2枚重ねで接着し、プライヤーを使ってグッと押し込み、面を合わせておきます。

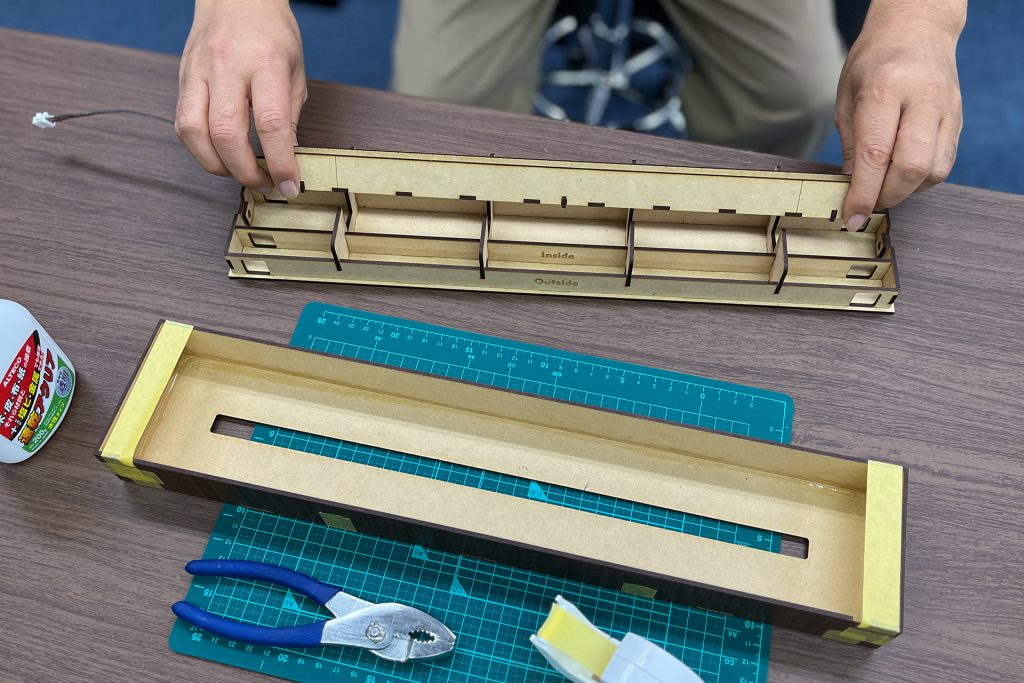

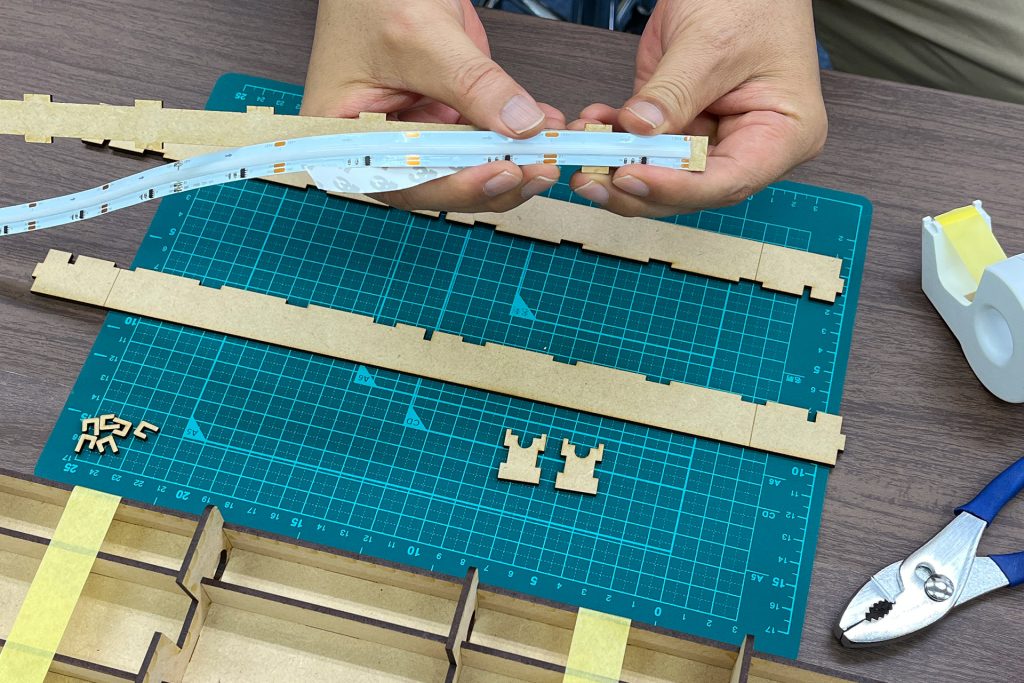

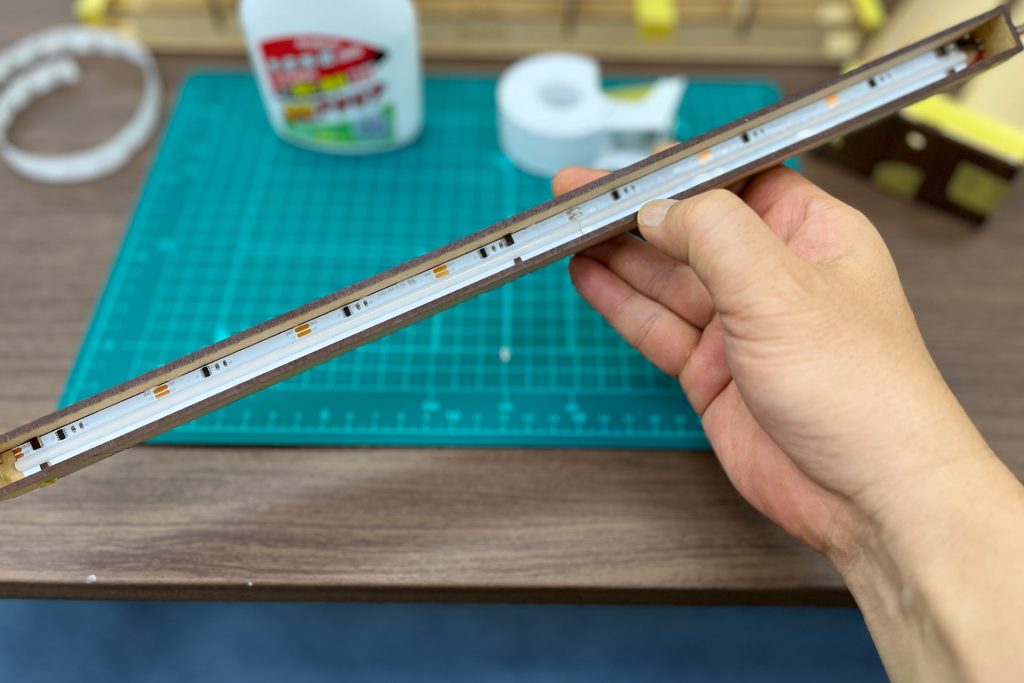

続いてLEDテープを固定したボックスを作ったら、ケースのコの字のところに、センターを合わせて接着します。

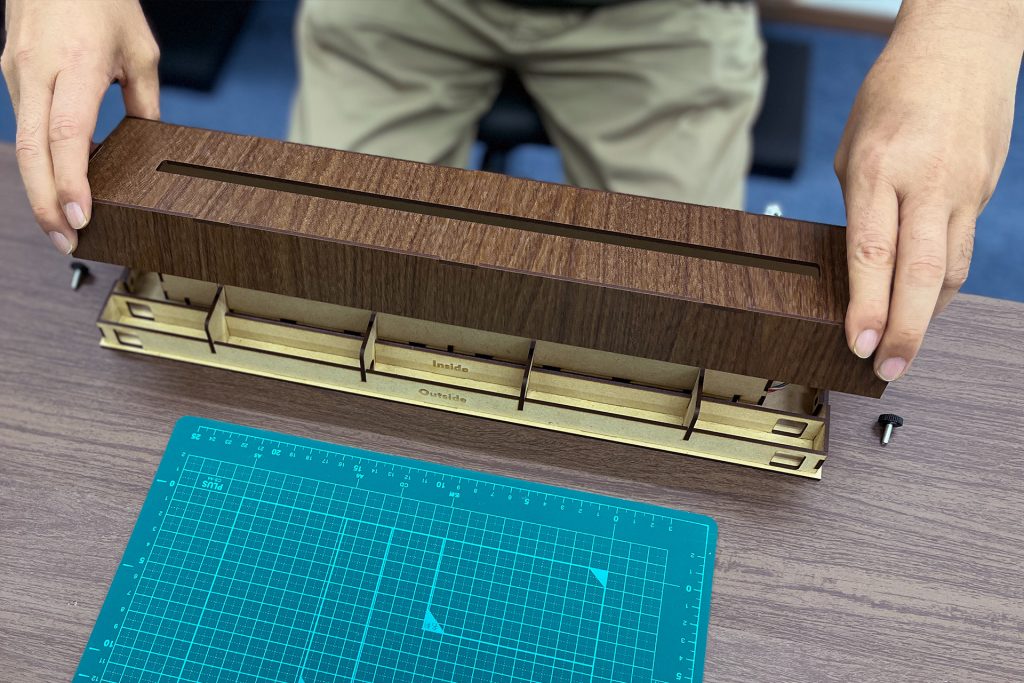

木工用ボンドが乾いたら、木目調のカバーを被せて完成です。

LEDテープを収める内側のBOXに、化粧MDFで作ったカバーを被せる事で、高級感のある仕上がりになっています。ボックスのサイドにインサートナットをつけて、ユリアネジで固定する設計です。

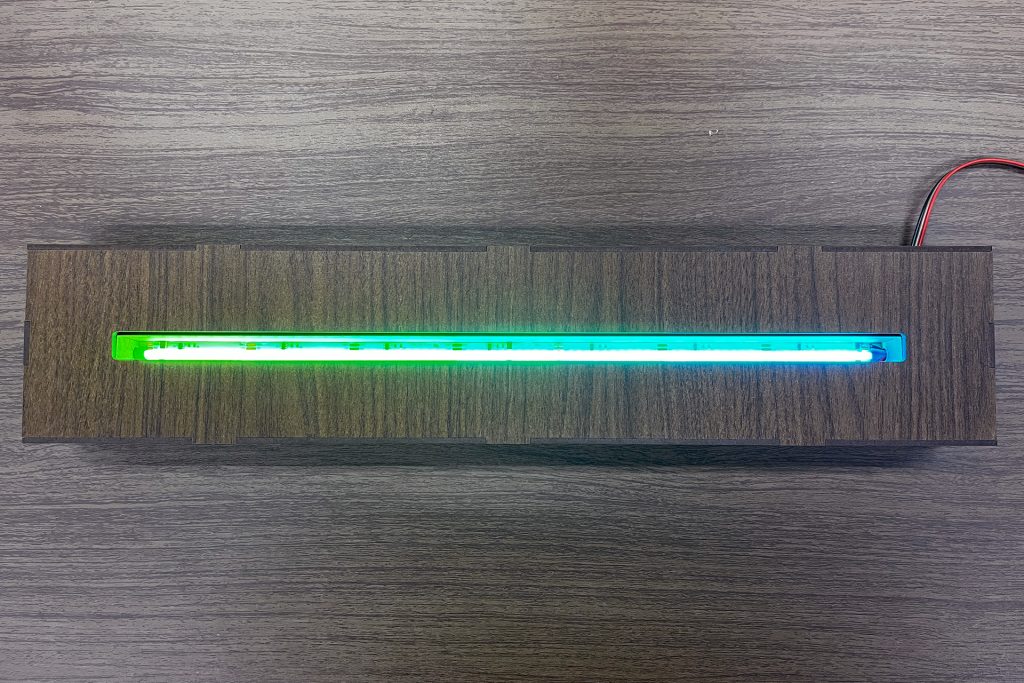

LEDにコントローラーと電源をつなぐと・・・ちゃんと点灯しました、OKですね。

小サイズ（200mm x 60mm x 42mm）

小サイズは外形の大きさを、横：200mm x 縦：60mm x 高：42mmにしました。高さを大サイズと合わせたので、横に並べて置いても統一感があります。

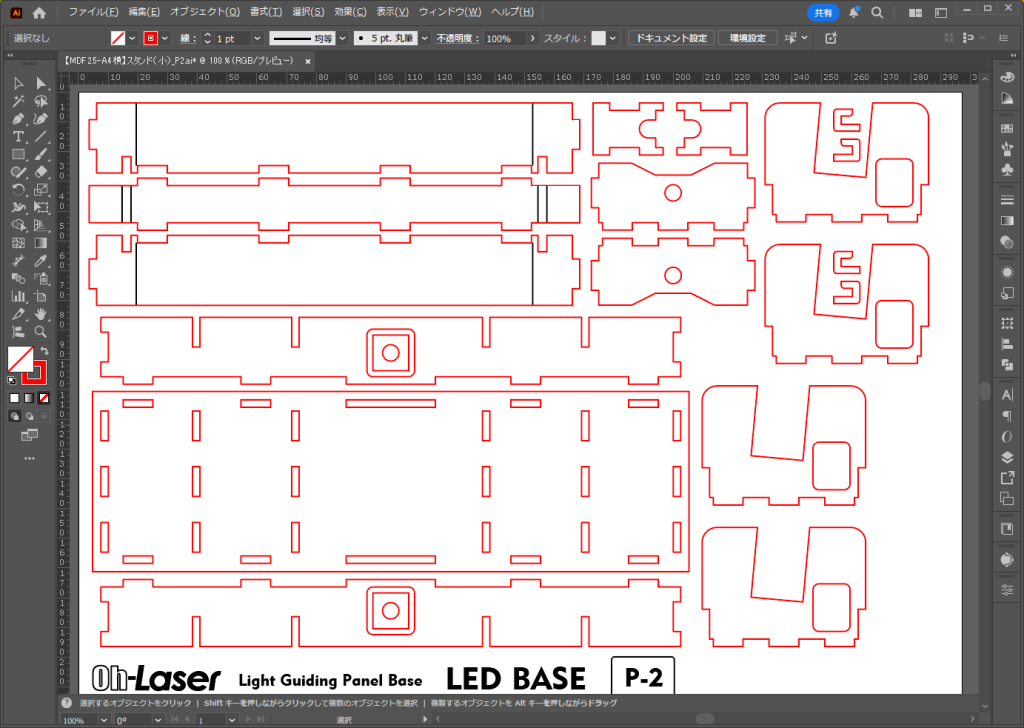

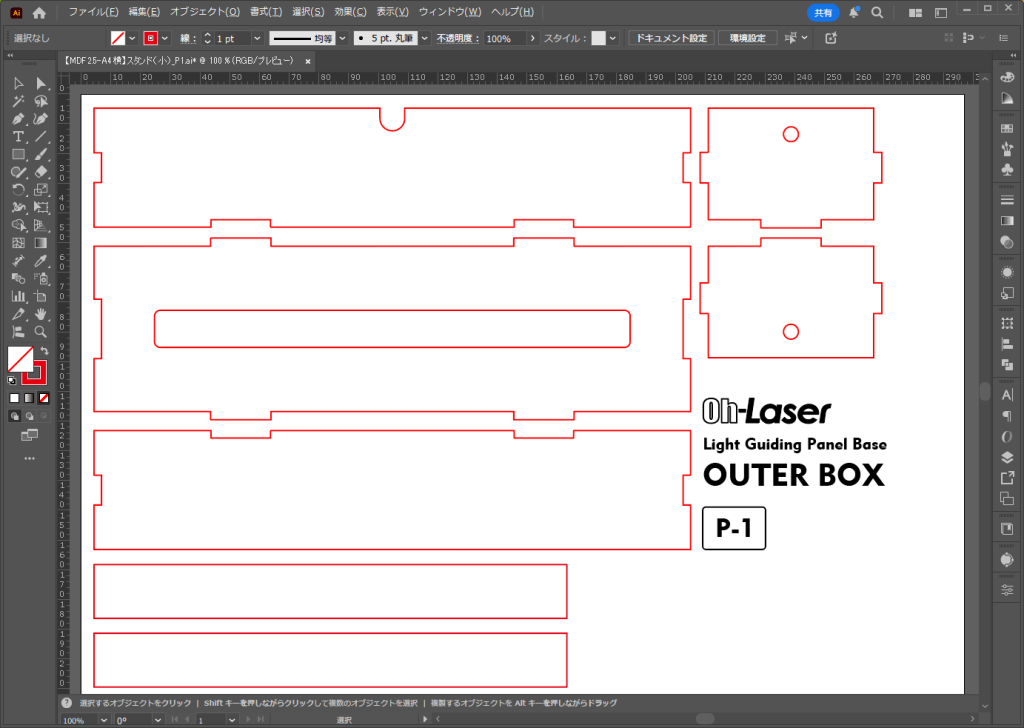

450mm x 300mmのMDF2.5mm2枚で作成。データは、A4サイズ2枚でも収まります。

加工時間は全部で30分くらいでした。
LEDテープを150mmでカットし、コネクター付きのリード線をハンダ付けしておきます。

先程と同じように、マスキングテープと木工用ボンドを使いながら組み立てていきます。
作り方は同じなので、詳細は割愛しますね。

導光板の作成

続いて5mmの透明アクリルで、導光板を作成しましょう。大きさは、

・大サイズ　横：350mm x 縦：175mm
・小サイズ　横：150mm x 縦：175mm

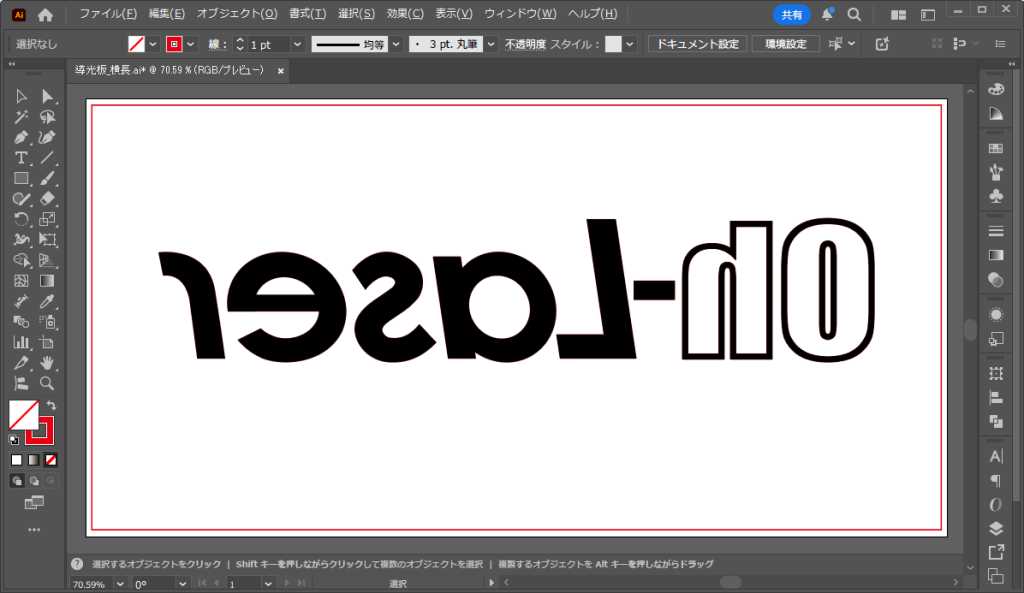

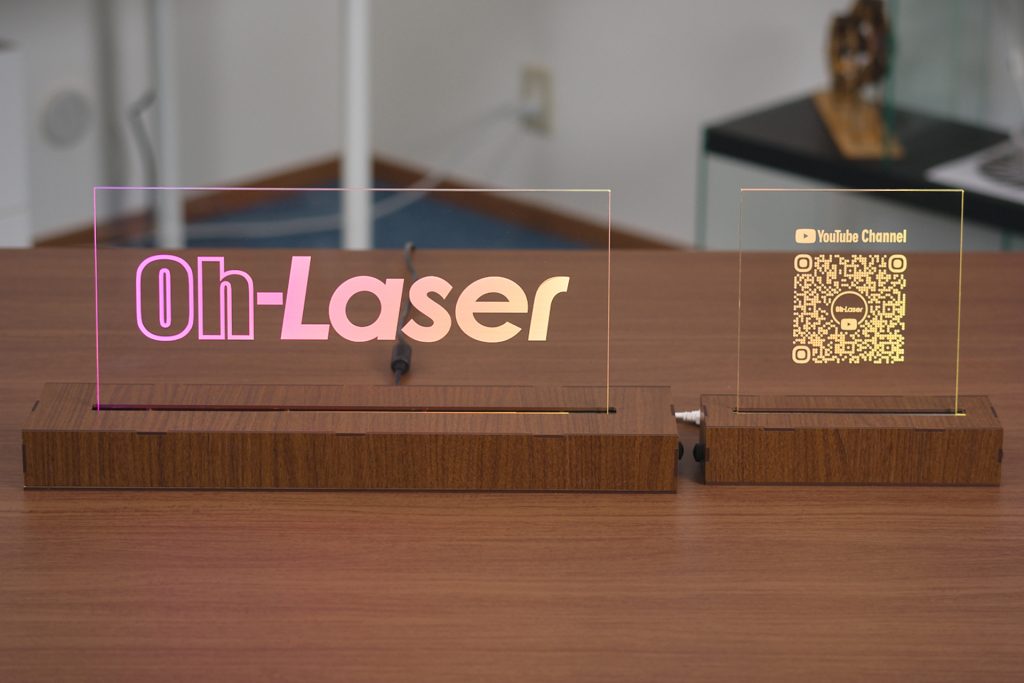

としました。大サイズの導光板には、Oh-Laserのロゴを。

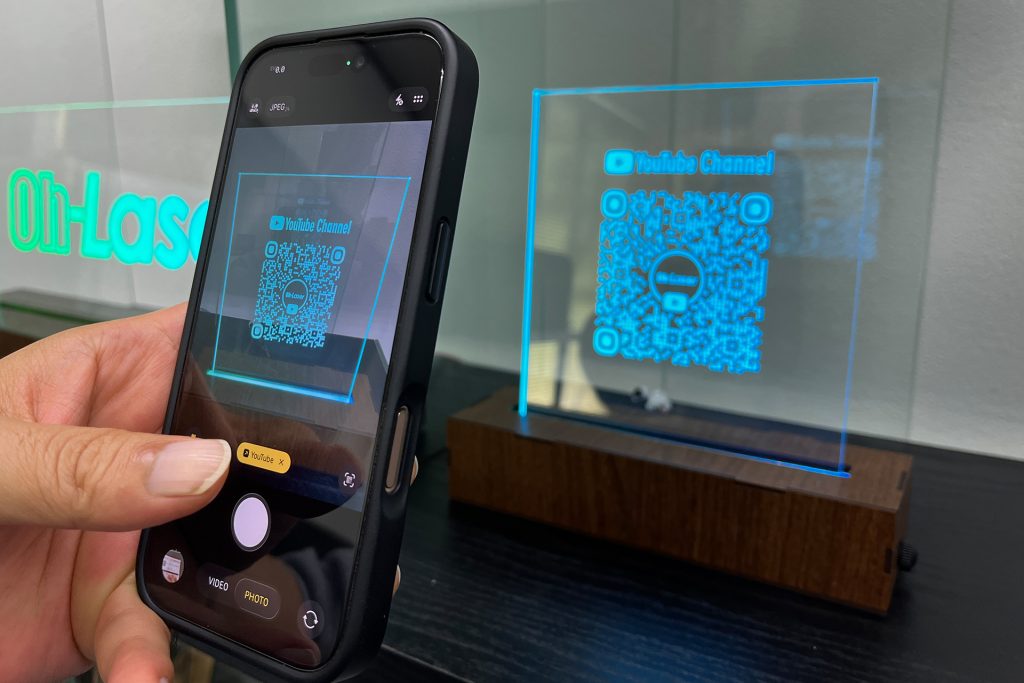

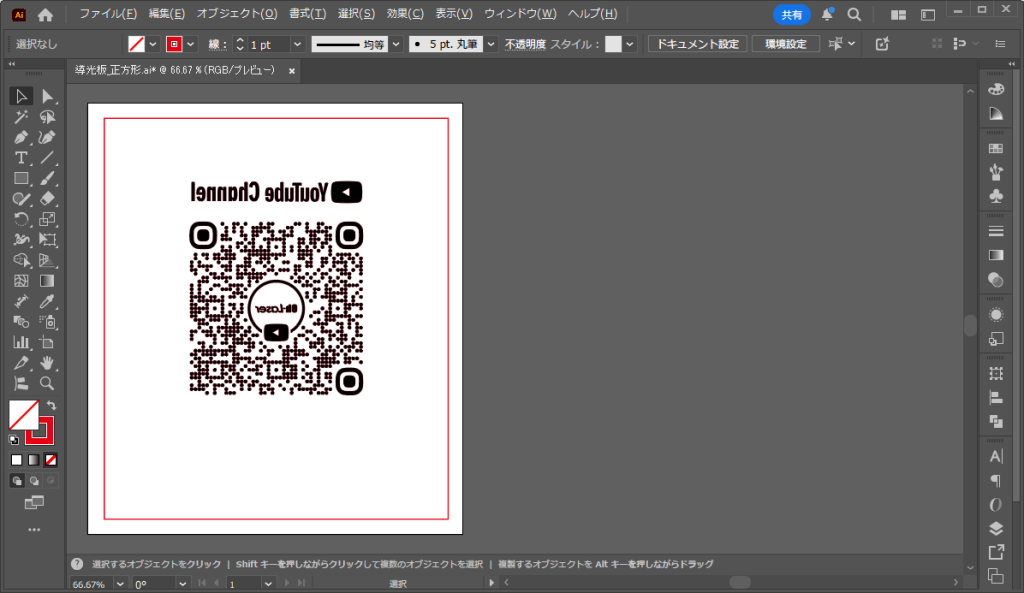

小サイズの導光板には、オーレーザーYouTubeチャンネルのQRコードを反転彫刻します。

ちなみに先ほどのLEDスタンドに差し込む深さは、共に25mmとなっております。

彫刻の加工パラメーターは、試行錯誤した結果、下記の設定がおすすめです。

・彫刻パワー　：14%
・彫刻スピード：30cm/s
・スキップ　　：4（125dpi）

切断は、「アクリル5mm（速）」デフォルトのままでOKです。
反射によるキズを防止するため、ピンテーブルなどで浮かせて加工すると良いでしょう。

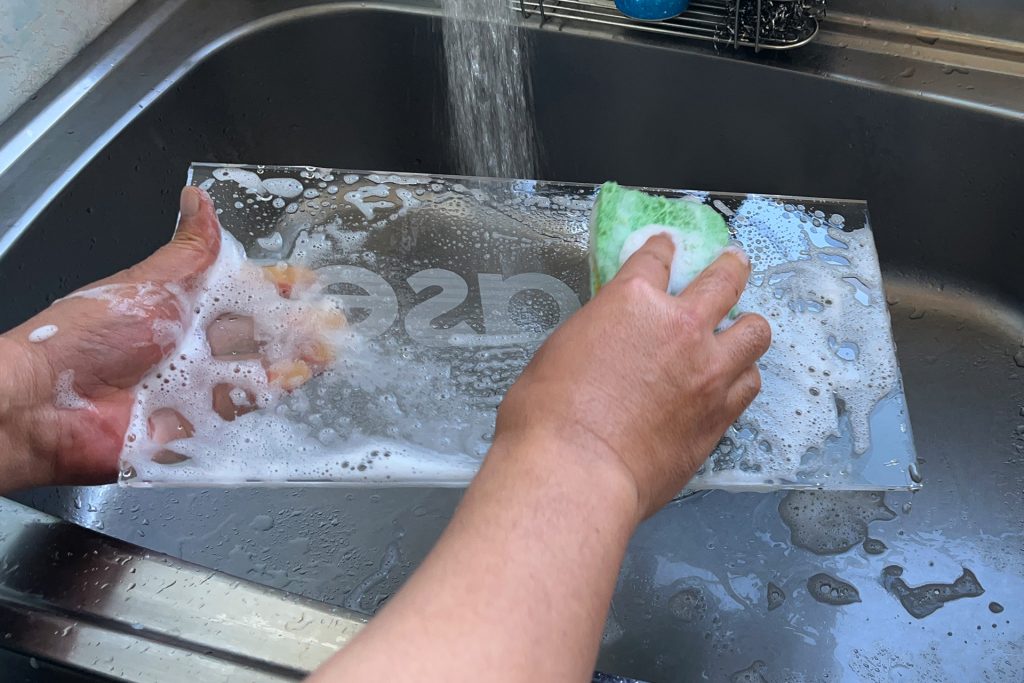

加工が終わったら、中性洗剤を使って彫刻カスを水洗いします。

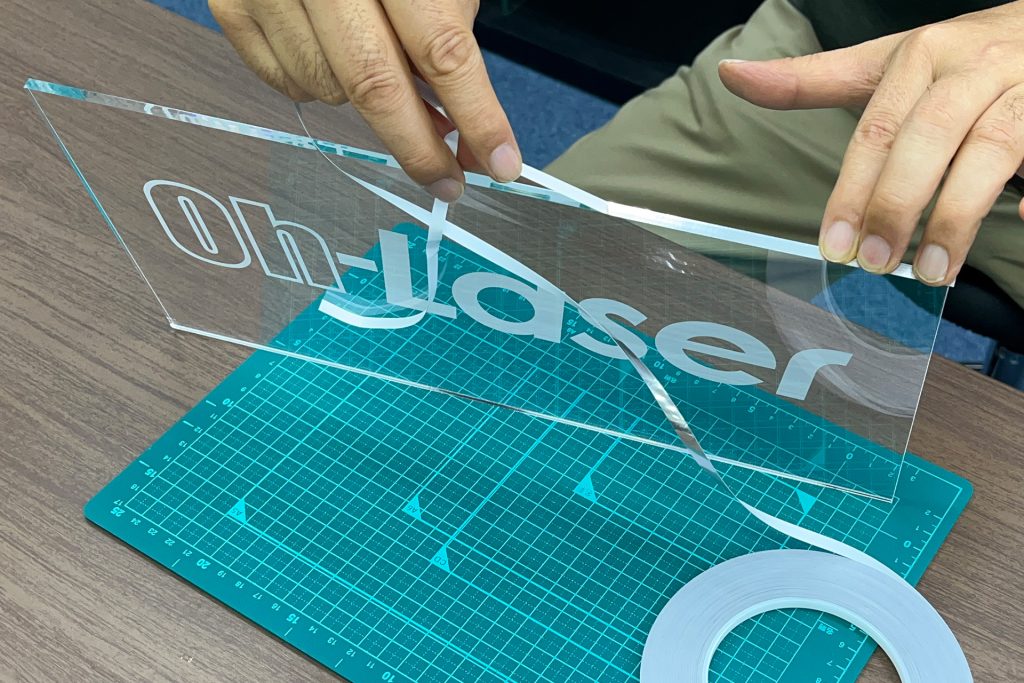

洗浄後、下側以外の切断面3片に、光が逃げないよう5mmの反射テープを貼りました。

スタンドに開けた導光板の差し込み口は、幅が12mmなので、5mmのアクリルをそのまま挿すと、余裕がありすぎて前後にグラグラしてしまいます。

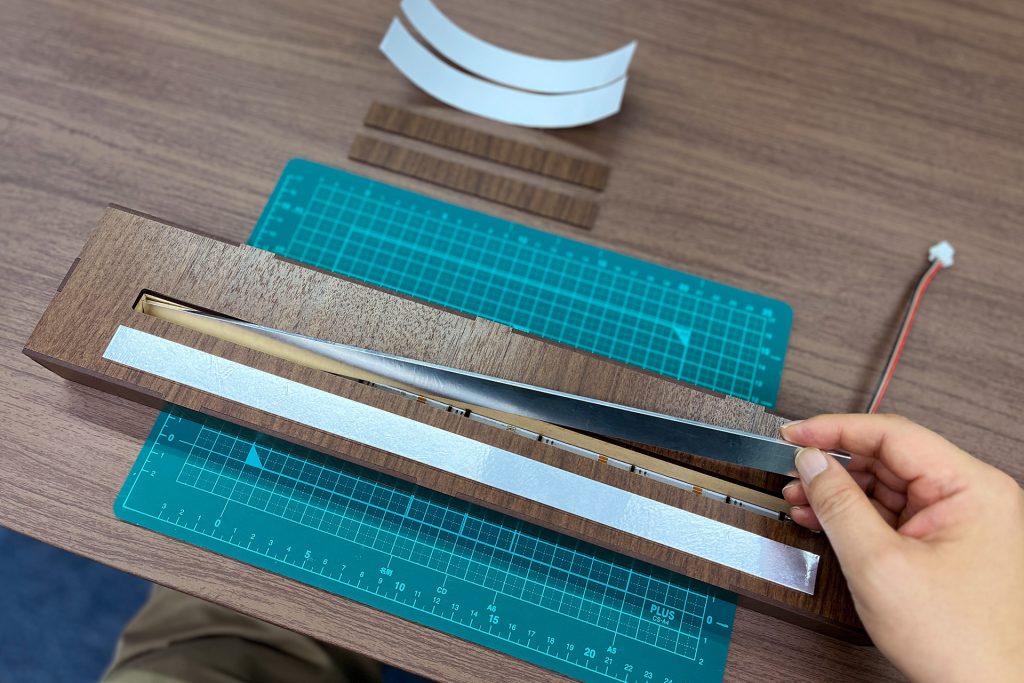

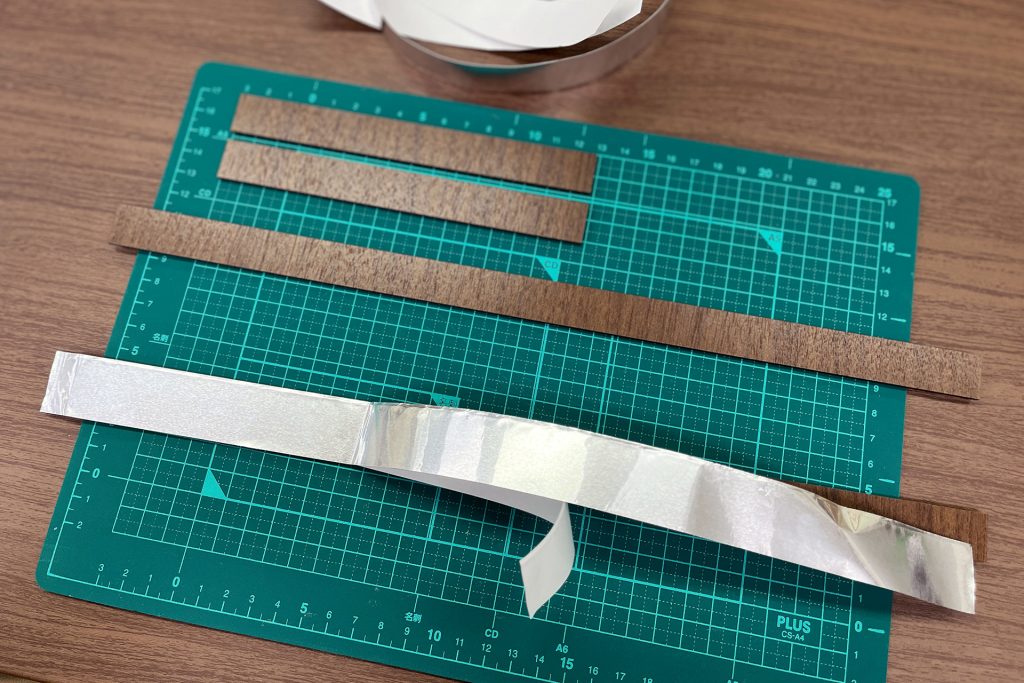

MDFで作っておいたスペーサーを、アクリルの前後に入れると安定して良い感じです。
スペーサーにはLEDの光が反射するよう、100均で買ったアルミテープも貼りました。
